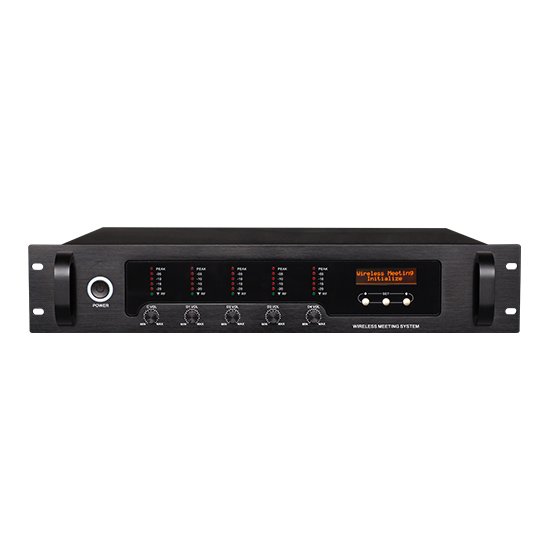

EM-288R 无线会议系统主控机

发布时间:2016-07-13 17:03:15

联系电话:029-89352514

产品介绍

一、系统描述
     本系统是一套工作于UHF频段的无线会议系统,全数字控制,具多种发言模式,可与视像主机连接实现视像跟踪功能。列席单元供电可使用普通电池,也可使用充电锂电池,既方便又环保。本系统操作简便、免工程安装、经济实用,是会议工程的首选。
1.1功能特点
l  采用FM调频实现声音信号传输,高保真,信噪比高,无声音延时。使用独有的新型防啸叫单指向高灵敏度电容咪芯,使会议声音几近完美。
l  音频信道和控制信道皆采用无线方式传送,无需铺设电缆,信号覆盖范园内可任意移动,使会场布置便捷灵活。
l  针对会议应用独立研发的数据通信算法,使信号范围内,系统响应速度不受列席单元多少影响。用户可灵活增减列席单元。出厂默认的系统列席单元容量为≦255个(含1主席)
l  具有轮替1-2-3-4、限制1-2-3-4、主席专有多种会议发言模式,主控机可外接视像主机,实现会场列席单元的视像跟踪功能。
l  超低功耗,列席单元大于8小时的连续发言时间和大于20小时的待机时间;5号普通电池或厂家原配锂电池均可使用。配套的充电箱具有智能充电管理电路,有效保护电池,延长电池使用寿命和确保安全。
l  大屏幕LCD显示。分级菜单设计,使操作简明方便。且有诸多如电量显示和欠压警告,频率信道和信号指示等功能。
l  主控工采用全金属结构设计,庄重大方;列席单元采用工程塑料材质加上新颖的外型设计,内置天线,美观得体。
1.2 主控机技术指标:
u  电源输入: DC12V-15V1A
u  消耗功率: < 7W
u  工作温度  -10 --  40
u  主控机尺寸(W×H×D):485mm×100mm2U,包括机箱脚垫)×355mm
u  主控机重量:7.2 kg
l  音频信道
u  通信方式: UHF无线方式(单向)
u  信道数: 5路(1主席单元通路,4代表单元通路)
u  频率范围:(频率段在500MHz --- 950MHz 范围内可供选择)
u  解调方式:FM
u  接收灵敏度:-100dBm
l   控制信道
u  通信方式:UHF无线方式(双向)
u  信道数:16
u  频率范围:422.4MHz -- 438.4MHz
u  调制方式: FSK
u  接收灵敏度:-100dBm
u  辐射功率:+6dBm
u  频率偏差:<0.002
u  数据速率:100KBPS
 1.3.3 列席单元话筒技术指标
u  工作电源:DC 3.7V -- 4.5V
u  消耗功率: 待机≦360mW, 讲话状态≦630mW
u  工作温度  -10 --  40
u  咪杆长:400mm
u  尺寸(W×H×D):170mm×5.8mm(不含咪杆)×120mm
u  重量:0.6 kg

l  音频信道
u  通信方式: UHF无线方式(单向)
u  信道数: 5路(1主席单元通路,4代表单元通路)
u  频率范围:(频率段在500MHz --- 950MHz 范围内可供选择)
u  调制方式:FM
u  最大调制量:60K
u  辐射功率:+9dBm
u  频率偏差:<0.002
u  参考讲话距离:10cm--30cm

l  控制信道
u  通信方式:无线方式(双向)
u  信道数:16
u  频率范围:422.4MHz -- 438.4MHz
u  调制方式: FSK
u  接收灵敏度:-100dBm
u  辐射功率:+6dBm
u  频率偏差:<0.002

1.4 系统总参数指标
u  信号覆盖范围:室内半径60米(不包括使用天线延长器或天线放大器)
u  音频频率响应:50Hz --- 15KHz
u  音频总增益:20dB
u  信噪比:>85dB
u  音频总谐波失真:0.8%

1.5专用锂电池(选配)

1.5.2专用锂电池功能特性
l  具有能量密度高、小型化、轻量化,以及高安全性
l  锂电池的寿命一般为300500个充电周期


 1.6专用电池充电箱(选配)
1.6.1专用电池充电箱实物图
 1.6.2专用电池充电箱功能特性
l  采用AC110V~240V开关电源供电。
l  可同时为16枚专用锂电池充电。
l  具有智能充电管理电路,可有效保护电池。
l  具有伸缩拉杆及滑轮方便移动
